Die Idee: iPhone 3G induktiv laden ohne Kabel
Inhaltsverzeichnis
Nachdem unser Umbau des Samsung Nexus S auf das induktive Ladesystem Palm Touchstone so wunderbar geklappt hat (auch im Dauereinsatz absolut bewährt), haben wir versucht das Konzept auf das iPhone 3G anzuwenden. Induktives Laden kennen die meisten nur von der elektrischen Zahnbürste, welche auch ohne Kabel und Stecker geladen wird. Das iPhone 3G ist in die Jahre gekommen, damit steigt die Risikobereitschaft, eine Operation am offenen Herzen durchzuführen. Denn genau das war nötig, um dem iPhone 3G das kabellose Laden beizubringen…

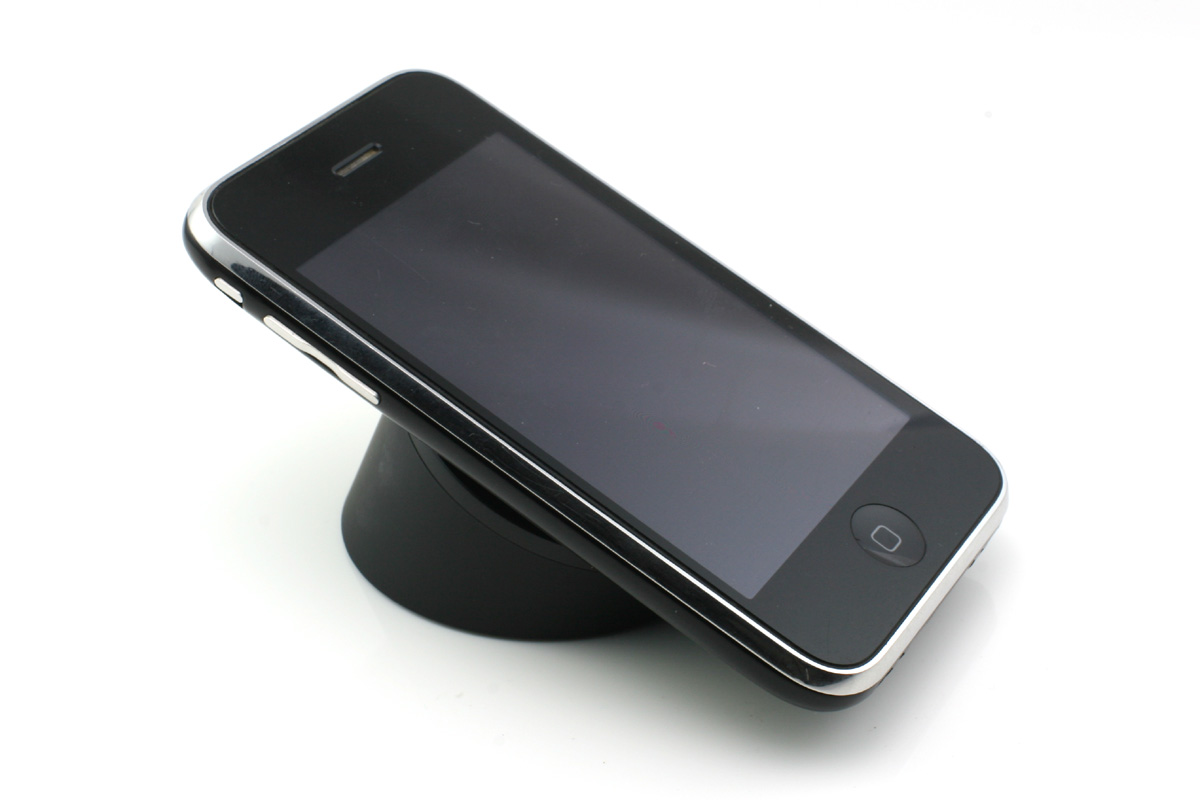

iPhone 3G auf Touchstone Ladesystem – Laden ohne Kabel – Preis der Bauteile ~ 20 € – Arbeitszeit 3-4h
Erste Fehlversuche:
Zunächst haben wir versucht, eine ähnliche Umsetzung wie beim Samsung Nexus S zu wählen. Dabei wurde das iPhone 3G zerlegt, das induktive Ladesystem eines Palm Pre Covers zwischen Akku und iPhone 3G Case platziert und die Spannung über ein Kabel an den 30-Pin Dock Connector (von innen) angelötet. Dazu müssen zunächst die Anschlüsse des Lautsprechers abgelötet werden, sonst kommt man nicht hinter die Buchse des Dock Connectors. Das Löten an dem Connector ist extrem schwierig (ohne SMD Löterfahrung wird man den Connector 100%ig zerstören), da die Pins extrem eng zusammen liegen. Die PIN-Belegung findet man im Internet auf unterschiedlichen Seiten, wir haben diese genutzt: iPhone 3G Dock Connector
Erstes Problem
Das iPhone läd nur, wenn die Data PINs mit Widerständen gegen +5 V bzw. Masse gelegt werden. Es reicht zwar auch, die Data PINs kurzzuschließen, würde man das aber im Gerät machen, könnte man es nicht mehr für die Datenkommunikation nutzen. Also mussten die Widerstände im Gerät verbaut werden. Platz dafür findet sich vor allem innerhalb des Antennen-/Lautsprecher-/Microphone-/Dock Connector-Moduls. Dieses kann vorsichtig und weitgehend zerstörungsfrei mit einem Messer geöffnet werden.
Zweites Problem
Nachdem das erste Problem gelöst und die Widerstände verbaut waren, ergab sich das zweite, wesentlich größere Problem. Das iPhone zeigte zwar an, das es geladen wurde – es floss aber kein nennenswerter Strom. Nach einigen Versuchen war die Ursache gefunden: das iPhone 3G weigert sich unterhalb von 500 mA Ladestrom beharrlich zu laden, auch wenn es im Display anzeigt, dass eine Ladung stattfindet. Das Touchstone System ist zwar normalerweise in der Lage, diese 500 mA Ladestrom zu liefern, aber durch das doch recht dicke iPhone 3G Backcover hindurch, scheint der Ladestrom nicht ganz zu reichen. Zwar war es möglich, mit einer elektronischen Last teilweise mehr als 500 mA durch das Cover zu ziehen, aber letztendlich reichte es für ein zuverlässiges Laden des iPhones nicht aus – sehr frustrierend.
Lösungsversuch (gescheitert)
Klar, wenn das Cover zu dick ist, muss es dünner! Also wurde versucht, das Cover mit Schleifpapier dünner zu bekommen. Die viele Arbeit wurde dennoch nicht belohnt, selbst wenn das Cover so dünn ist, dass man fast durchschauen kann – das iPhone weigert sich mit dem grenzwertigen Strom zu laden! Das Ganze ist auch deshalb so frustrierend, weil wirklich nur wenige mA fehlen, um alles zuverlässig und optimal zu betreiben.

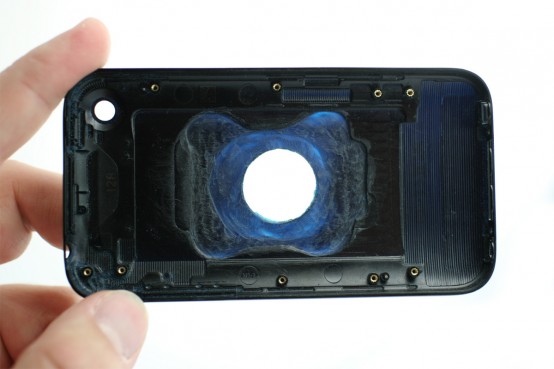

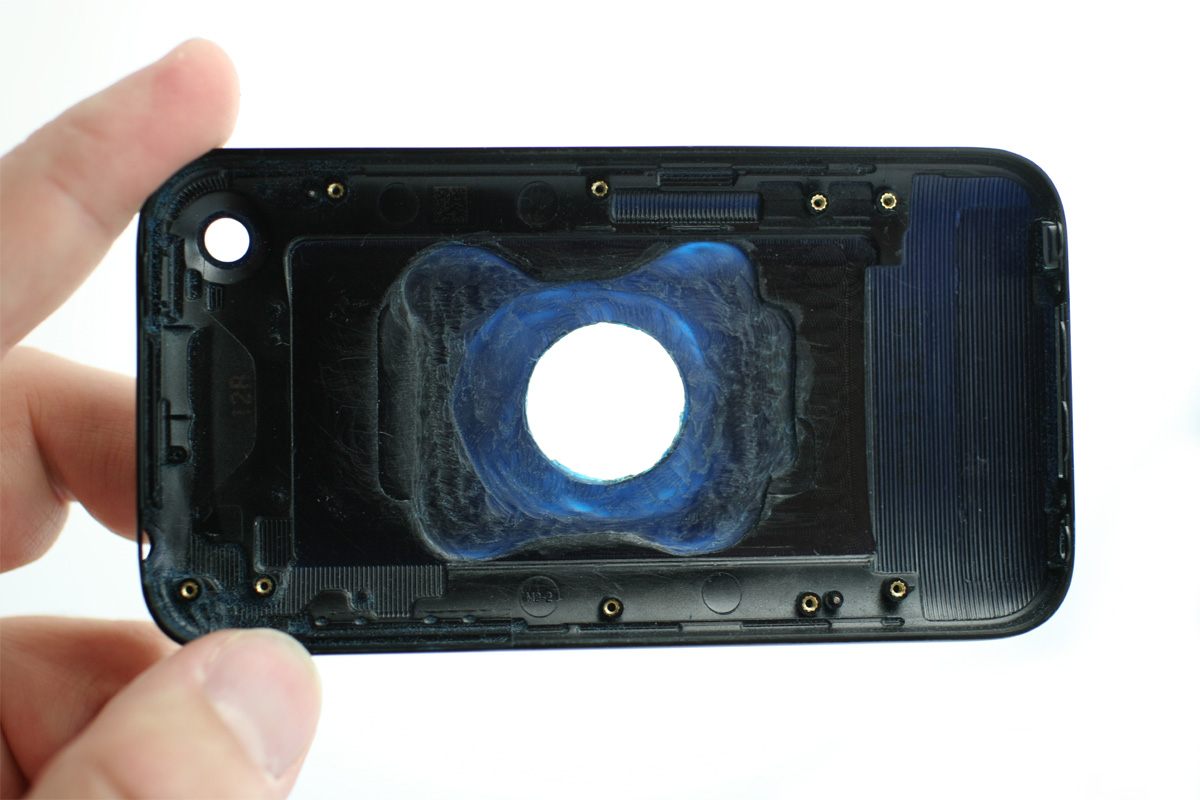

Das Foto zeigt das iPhone 3G Backcover im Gegenlicht. An den blauen Stellen sieht man bereits das Licht durchscheinen. Das Loch wurde zum Schluss nur gebohrt, um zu prüfen, wie dick das Cover noch ist. Es waren nur noch Bruchteile eines Millimeters…
Zwischenfazit
Wir sehen keine Möglichkeit, das iPhone 3G mit dem Touchstone System über die interne Ladeelektronik bzw. den Anschluss am 30-PIN Dock Connector zu laden! Die Alternative: Direktes Laden des iPhone 3G Akkus durch Umgehung der internen Ladeelektronik!
