2. Schritt: Löten des Ipaq – Steckers
Es sollte daran gedacht werden, vor dem Löten die Zugentlastung über das Kabel zu ziehen. Ärgerlich wenn man es später vergisst und den Stecker noch mal ablöten muss.

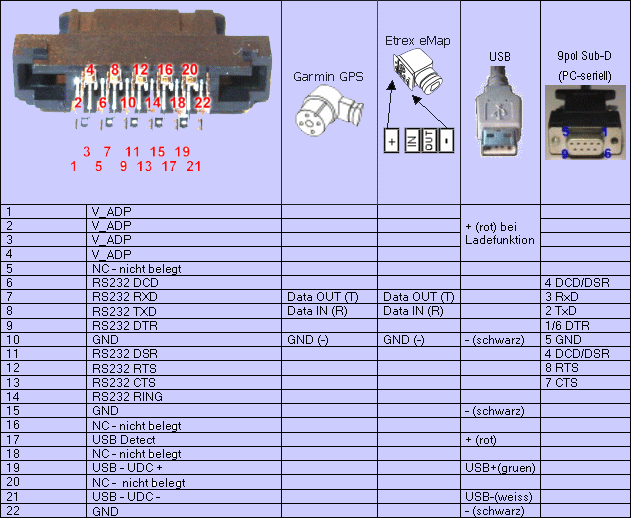

Zur Pinbelegung muss man sich etwas Eindenken. Die oberen Zahlen, also 4/8/12/16/20 sind die kurzen Pins – die unteren Zahlen 2/6/10/14/18/22 sind die langen Pins.
Gleiches gilt auch bei der untere Pinleiste. Aus der Tabelle kann man die benötigten PINs ablesen. Es sind Pin 7/8/10. Es ist schon eine elende Fummelei und man muss sehr vorsichtig sein, die einzelnen Pins nicht zu verbiegen oder mit Lötzinn zu verbinden. Beim Löten auf jeden Fall darauf achten, kurz zu löten und den Schrumpfschlauch nicht zu berühren. Sollte der Schrumpfschlauch sich doch zusammengezogen haben, muss man das ganze wiederholen.
Ich würde nach dem Löten erst einen Funktionstest machen, BEVOR ich den Schlauch mit einem Fön schrumpfe – danach ist es zu spät!
4. Der eTrex -Stecker
Hierzu gibt es nicht viel zu sagen. Löten sollte man auf jeden Fall bevor man die Metallkontakte trennt. Die Kabelenden sollten vielleicht etwas unterschiedlich lang sein. Einfach mal kurz den Aufbau des Steckers betrachten und schon sieht man, wie lang die Enden sein müssen. Bei diesem Stecker darf NICHT geklebt werden. Die Kontakte sind sonst nicht mehr elastisch und es gibt Wackler!
